最強永久磁石で食品・化学薬品の異物をミクロン単位で除去！　液体から粉体まで対応しています！

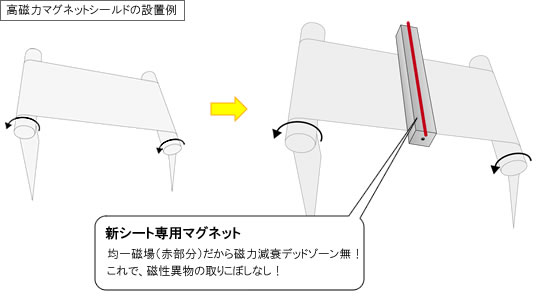

　シート材の上下に設置　微鉄分およびSUS磨耗分の除去。
　サニタリー仕様のため、液中仕様防水構造です。取付箇所によって長さ両端タップサイズ等自由に製作させていただきます。

型式		寸法	材質	表面磁束密度	仕様環境温度上限	重量 Kg
タップ穴無	タップ穴有	寸法	材質	表面磁束密度	仕様環境温度上限	重量 Kg
S16-10	S16-10-2M	口16×100	SUS304	0.5T (5000G)		0.2
S16-15	S16-15-2M	口16×150				0.3
S16-20	S16-20-2M	口16×200				0.5
S16-25	S16-25-2M	口16×250				0.6
S16-30	S16-30-2M	口16×300				0.7
S16-40	S16-40-2M	口16×400				0.9
S16-50	S16-50-2M	口16×500				1.2
S16-60	S16-60-2M	口16×600				1.4
S16-80	S16-80-2M	口16×800				1.8
S16-100	S16-100-2M	口16×1000				2.3
S21-10	S21-10-2M	口21×100		0.6T (6000G)		0.3
S21-15	S21-15-2M	口21×150				0.4
S21-20	S21-20-2M	口21×200				0.5
S21-25	S21-25-2M	口21×250			80℃	0.7
S21-30	S21-30-2M	口21×300				0.8
S21-40	S21-40-2M	口21×400				1.1
S21-50	S21-50-2M	口21×500				1.4
S21-60	S21-60-2M	口21×600				1.6
S21-80	S21-80-2M	口21×800				2.2
S21-100	S21-100-2M	口21×1000				2.7
S25-10	S25-10-2M	口25×100		0.7T (7000G)		0.3
S25-15	S25-15-2M	口25×150				0.5
S25-20	S25-20-2M	口25×200				0.6
S25-25	S25-25-2M	口25×250				0.8
S25-30	S25-30-2M	口25×300				0.9
S25-40	S25-40-2M	口25×400				1.2
S25-50	S25-50-2M	口25×500				1.5
S25-60	S25-60-2M	口25×600				1.8
S25-80	S25-80-2M	口25×800				2.4
S25-100	S25-100-2M	口25×1000				3.0

　※標準タップ穴は両端中央にM6×1.0 深さ8mmです。タップ穴変更可。
　※使用環境状況において耐熱形も製作可能です。
　※特注で高磁力・長さ6mまで製作しております。詳しくはお問合せください。

▲ PAGE TOP

　紛粒体・液体（通常～高粘液体中）から微鉄粉及びＳＵＳ磨耗粉の除去。金属探知機の前に取り付ける事により、あらかじめミクロン単位の微鉄粉から除去し探知機の動作回数を減少させます。
　サニタリー仕様のため、液中仕様防水構造です。取付箇所によって長さ両端タップサイズ等自由に製作させていただきます。

型式		外装パイプ寸法φ×Ｌ(mm)	材質	表面最大磁束密度	仕様環境温度上限	重量
タップ穴無	タップ穴有	外装パイプ寸法φ×Ｌ(mm)	材質	表面最大磁束密度	仕様環境温度上限	重量
B-10	B-10-2M	φ25×100	SUS 316L	1.0T (10000G) 1.2T (12000G)	80℃	0.33kg
B-15	B-15-2M	φ25×150				0.45kg
B-20	B-20-2M	φ25×200				0.55kg
B-25	B-25-2M	φ25×250				0.58kg
B-30	B-30-2M	φ25×300				0.68kg
B-35	B-35-2M	φ25×350				0.85kg
B-40	B-40-2M	φ25×400				0.95kg
B-50	B-50-2M	φ25×500				1.35kg

　※標準タップ穴は両端中央にM6×1.0 深さ7mmです。タップ穴変更可。
　※使用環境状況において耐熱形も製作可能です。
　※外装パイプの材質チタン製も製作致します。
　※清掃が簡単な二重管タイプも製作可能です。
　※特注で耐熱用・耐摩耗表面処理・デッドレス化・全長ロング化等、製作しております。詳しくはお問合せください。

▲ PAGE TOP

　高磁力マグネットバーを丸格子状に組み合わせた格子形マグネットです。ホッパー及び配管内・液槽への設置もできます。サニタリー仕様の高品位仕上げです。

型式	寸法Ｄφ	適用マグネットバー		表面最大磁束密度	仕様環境温度上限	重量
型式	寸法Ｄφ	本数	材質	表面最大磁束密度	仕様環境温度上限	重量
G-R15	φ150	3	SUS 316L	1.0T (10000G) 1.2T (12000G)	80℃	1.5kg
G-R20	φ200	4				2.4kg
G-R25	φ250	5				3.9kg
G-R30	φ300	6				5.4kg
G-R35	φ350	7				6.9kg
G-R40	φ400	8				8.3kg

　※材質はチタン製も製作いたします。
　※使用環境状況において耐熱形も製作可能です。
　※特注で耐熱用・耐摩耗処理・二重管化など製作しております。詳しくはお問合せください。

▲ PAGE TOP

　高磁力マグネットバーを角格子状に組み合わせた格子形マグネットです。ホッパー及び配管内・液槽への設置もできます。サニタリー仕様の高品位仕上げです。

型式	寸法Ａ×Ｂ	適用マグネットバー		表面最大磁束密度	仕様環境温度上限	重量
型式	寸法Ａ×Ｂ	本数	材質	表面最大磁束密度	仕様環境温度上限	重量
G-1515	150×150	3	SUS 316L	1.0T (10000G) 1.2T (12000G)	80℃	1.7kg
G-1520	150×200	3				2.5kg
G-2020	200×200	4				3.1kg
G-2025	200×250	4				3.6kg
G-2525	250×250	5				4.5kg
G-2530	250×300	5				5.4kg
G-3030	300×300	6				6.5kg
G-3040	300×400	6				8.2kg

　※材質はチタン製も製作いたします。
　※使用環境状況において耐熱形も製作可能です。
　※清掃が簡単な二重管タイプも製作可能です。
　※分離棒付き。

▲ PAGE TOP

　コンベアｰ上部に吊り下げたり、シュート部に取り付けたりし、食品、化学薬品、その他の各種粉体の原料の中から鉄粉など磁性物を吸着し除鉄することに利用されます。設備をそこなわず簡単に取付ができ、しかも経済的です。サニタリー仕様の高品位仕上げですから液中への設置も可能です。

型式	磁界面寸法 (mm)	材質	表面最大磁束密度	仕様環境温度上限	重量
P-1505	150×55	SUS 316L	0.4T～0.45T (4000～4500G)	80℃	2.2kg
P-1510	150×100				3.7kg
P-1515	150×150				5.9kg
P-1520	150×200				7.1kg
P-1525	150×250				8.5kg
P-1530	150×300				10.0kg

　※材質は SUS316・316L も製作させていただきます。
　※上記の寸法以外のものも製作可能です。
　※吸着面に三角プレートを設置すると磁力を集中させることにより
　　　0.9T～0.95T（9000～9500G）の表面最大磁束密度が可能です。

▲ PAGE TOP

　空気圧送ラインやパイプダクトなど密閉ライン中における鉄片・粉除去に。ハウジングに組み込まれたユニットが用意されております。
　ハウジング前面に扉が付いているので清掃の際マグネットを簡単に抜き出すことができます。

型式	フランジ寸法	適用マグネットバー		ハウジング材質	表面最大磁束密度	仕様環境温度上限	重量
		本数	材質
H-150	JIS 5k150AF	4	SUS 316L	SUS 304	1.0T (10000G) 1.2T (12000G)	80℃	19kg
H-200	JIS 5k200AF	5					22kg
H-250	JIS 5k250AF	6					25kg
H-300	JIS 5k300AF	7					31kg
H-350	JIS 5k350AF	8					35kg

　※材質はSUS316･316Lも製作いたします。
　※上記の寸法以外のものも製作可能です。
　※マグネットバーの段数も要望に応じて設計製作可能です。
　※清掃が簡単な二重管タイプも製作可能です。
　※分離棒付き。

▲ PAGE TOP

　ジュース、調味料、乳飲料等低粘度、ハム、ミンチ等高粘度食品の工程間パイプ送路に設置し、磁性微粉体を分離捕獲するのに適します。
　高磁力マグネットバーを配置高粘度のマグネットフィルターで、微鉄粉の他ＳＵＳの磨耗粉をキャッチします。配管接続は、サニタリーへルール継手が標準です。
　粘性の高い液体に対して流れの阻害及びデッドゾーンを極力無くしたサニタリーケーシング形状になっております。

型式	寸法	適用マグネットバー		ハウジング材質	表面最大磁束密度	仕様環境温度上限	重量
		本数	材質
F-15	ヘルール11/2S	5	SUS 316L	SUS 316L	1.0T (10000G) 1.2T (12000G)	80℃	6.5kg
F-20	ヘルール2S	5					6.5kg
F-25	ヘルール21/2S	7					11kg
F-30	ヘルール3S	7					11kg
F-35	ヘルール31/2S	7					11kg

　※パイプの材質はチタン製も製作させて頂きます。
　※取付部ネジ、フランジ継手も製作可能です。
　※仕様環境状況において耐熱形も製作可能です。
　※特注で１本タイプの省スペック型・耐熱用など製作しております。詳しくはお問合せください。
